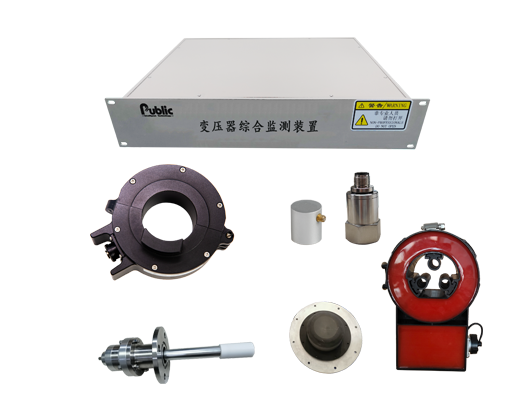

GZPD-1000B型变压器综合重症监护系统集成局部放电、接地电流、振动、温度等多种监测手段，可扩展特高频局放、甚高频局放、红外热成像及可见光等监测模块，同时预留声纹、光纤、油色谱、空接点、空间特高频、开入接口、PT100、4-20mA、485通道、温湿度接口等，对变压器进行多参量综合分析，实现变压器运行状态的整体评估、主动预警和智能运维，能够为现场运维人员提供强有力的数据支撑。

   110kV变压器综合在线监测系统是一套针对变压器绝缘状态在线监测与诊断的完整解决方案，可实时监控变压器运行工况和设备状态，可对变压器进行评估、预警和风险分析，提升设备智能化运行水平。

系统主要包括：

（1）高频局部放电在线监测：可感知1MHz～100MHz频带间的变压器夹件、铁芯、壳体、套管末屏局部放电信号。

（2）特高频局部放电在线监测：当变压器内部发生局部放电时，会伴随产生特高频电磁波信号，可以通过内置油阀式特高频传感器接收，并进行分析以实现局部放电的监测，将信号传输给监测系统进行分析处理，有助于发现并解决潜在的安全隐患。

（3）接触式超声波局部放电在线监测：超声波测量主要用于定性的判断局部放电信号的有无，以及结合电脉冲信号或者直接利用超声信号对放电源进行声电联合定位。

（4）铁芯和夹件接地电流监测：通过监测运行中铁芯接地电流的大小，自动判断变压器铁芯存在铁芯不接地或铁芯多点接地现象，从而防止铁芯形成悬浮电位及局部过热而引发的一系列故障，确保电力变压器安全运行。

（5）振动监测：通过测量变压器产生振动的幅值、时域波形、频谱特性与其运行电压、电流、机械状态、励磁状态、绝缘状态等密切相关，可及时反映设备运行状态变化。
