1. 概述

  随着社会经济的发展和用电需求的不断增长，城市输电系统正在逐步从架空线路向电力电缆方向发展，电力电缆正逐步向更高电压等级、更大传输容量发展，高压电力电缆的应用逐渐扩大，因此，为保证电力电缆线路长期稳定运行，高压电力电缆局部放电在线监测尤为必要。

2. 系统技术原理综述

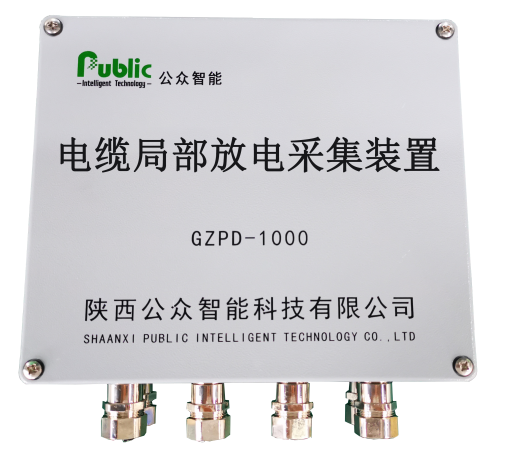

  通过安装在电缆接头接地线上的高频脉冲电流传感器，来耦合电缆本体里的局部放电脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至电缆局部放电采集装置，对模拟信号经过放大、模数转换后变成数字信号再传送至监测主机。工频相位互感器采用罗氏线圈耦合电缆本体的工频信号，用于同步采集装置。该系统可通过4G通讯方式将数据发送至后台服务器，可支持ModBUS-RTU通讯协议。

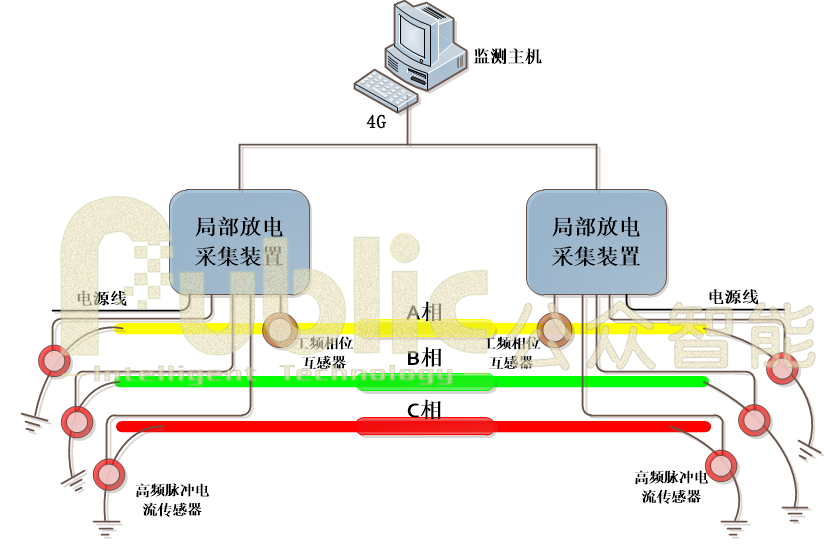

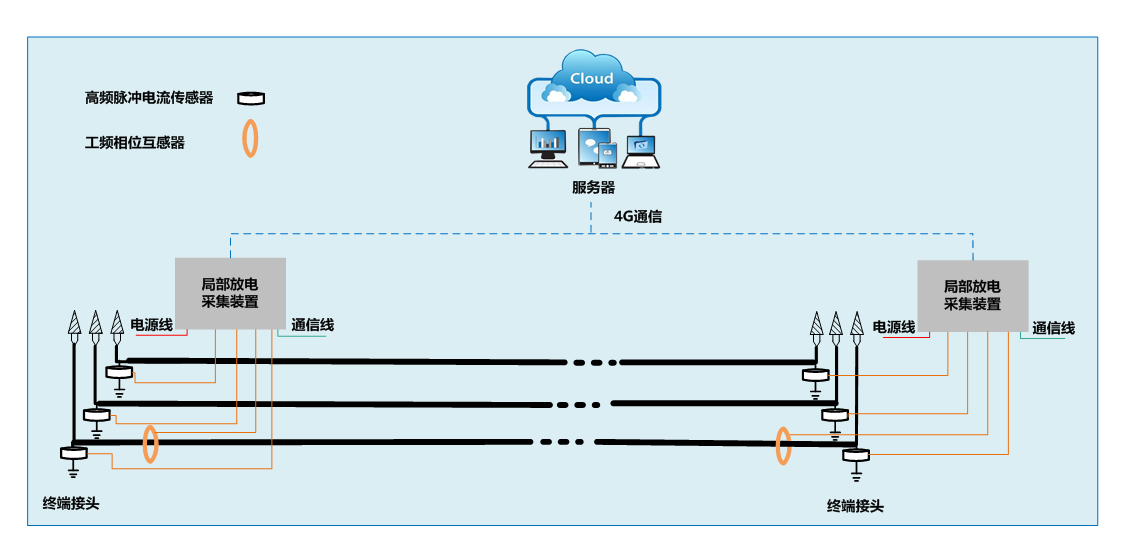

图1 系统结构示意图

3. 系统功能

  该电缆局部放电在线监测系统适用于6kV及以上电压等级电缆局部放电在线监测，能实时显示各个接头及各段电缆局部放电幅值、频次、确定放电点相对位置，必要时给出报警，并能存储测试谱图、放电趋势，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。

  系统采用模拟滤波、脉冲分组、周期脉冲剔除、设置动态阈值、开相位窗口等综合抗干扰措施，使测试数据真实可靠。

4. 系统特点及优势

• 基于脉冲电流法的局部放电监测技术，可检测2pC以上局放信号。
• 带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。

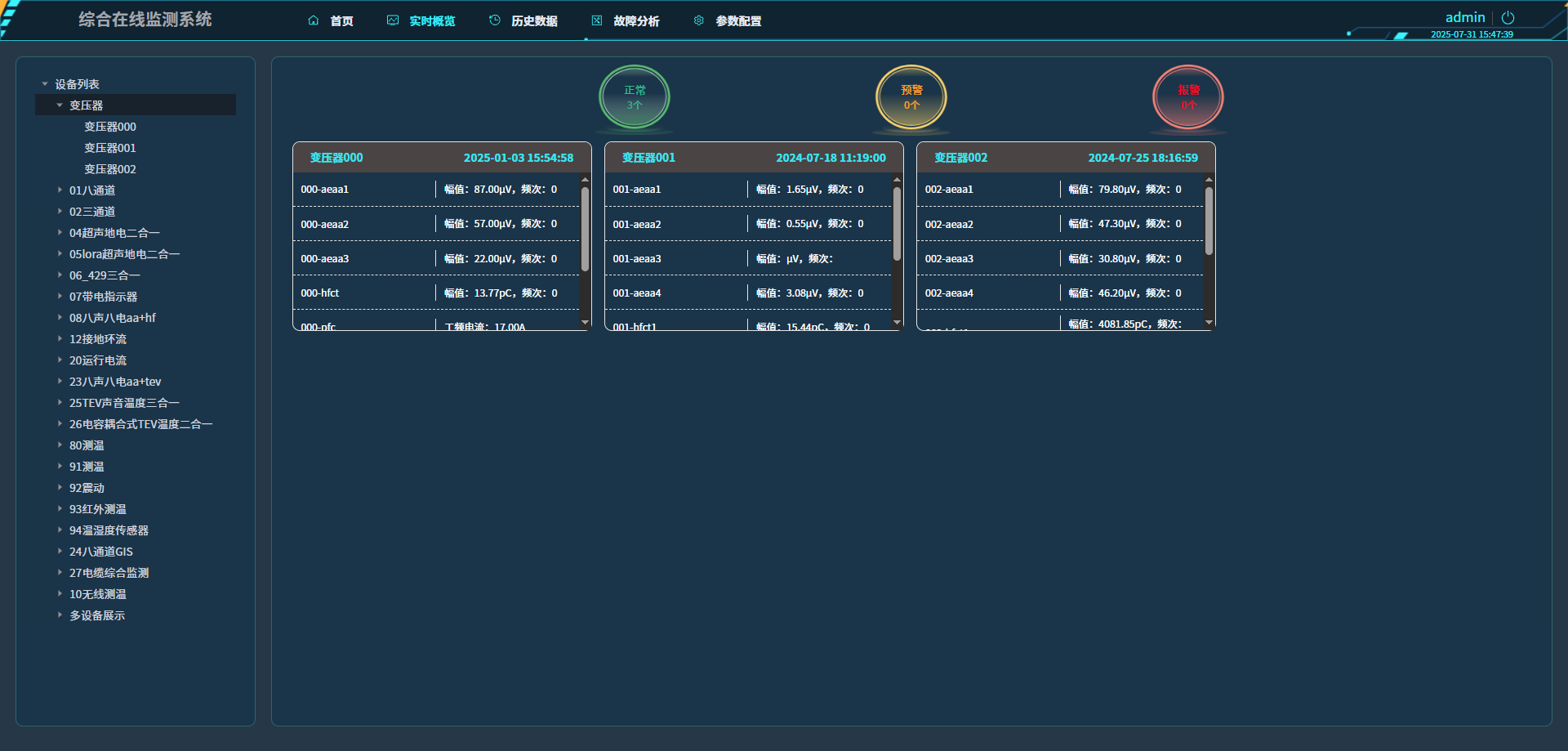

• 测量系统可以监测电缆的放电幅值、相位、频次、放电总能量等参数；能显示放电趋势图、设置报警、进行历史查询等功能。
• 工频相位互感器耦合电缆本体的工频信号，使采集同步。

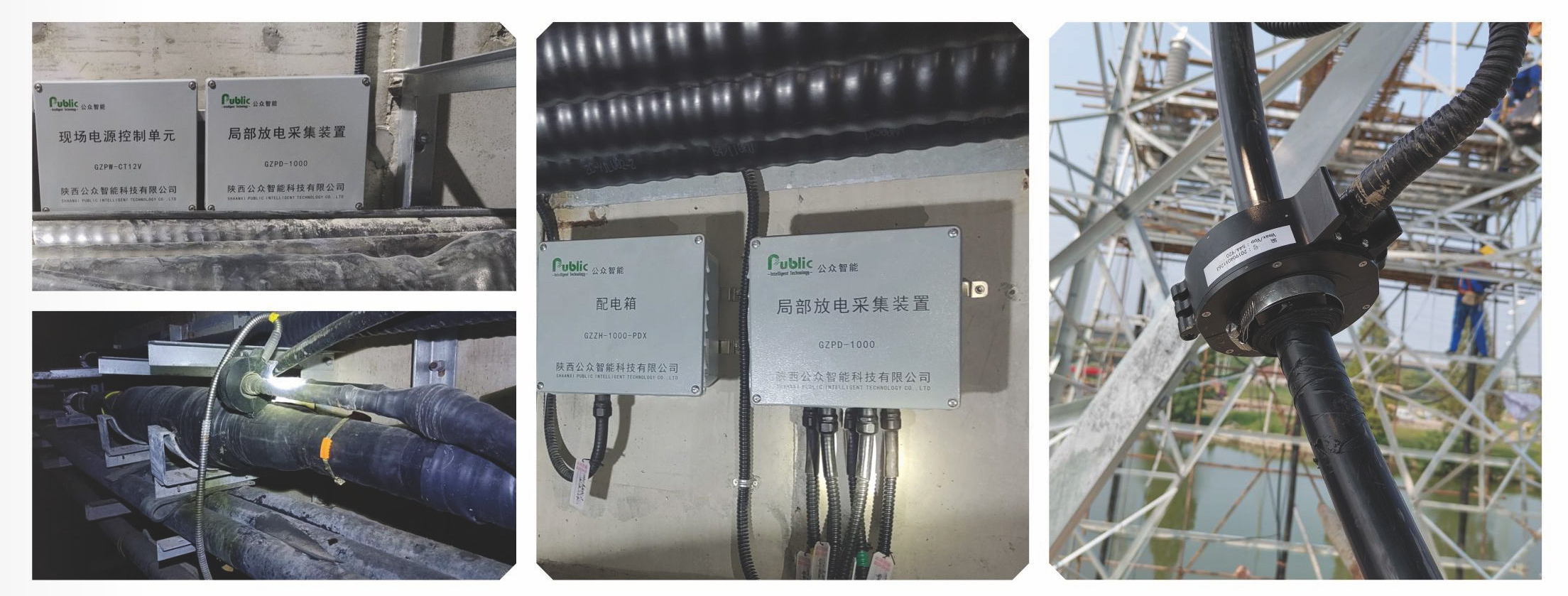

• 采用开合式钳形传感器，结构紧凑，拆卸安装方便，不需要停电，可以很方便的对重点站、重点设备、异常设备进行长期监测。
