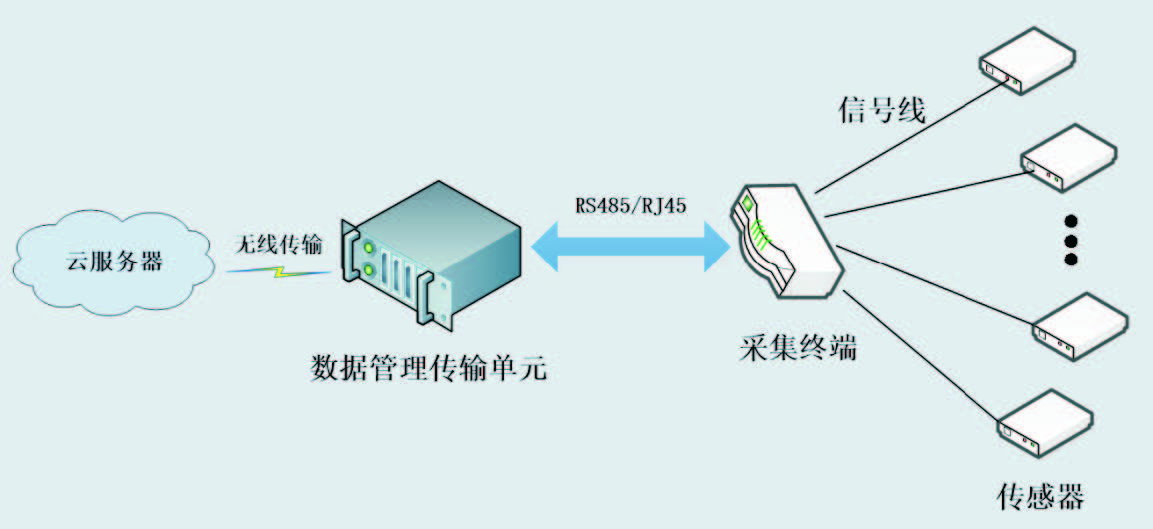

该开关柜局部放电在线监测系统的主要构成有：局部放电综合分析系统、监测终端、传感器三部分组成。监测终端为多通道采集，采样精度12bit，可通过RS485（或RJ45）接口将数据上传至数据管理传输单元，数据管理传输单元可通过无线通讯方式将数据上传至云服务器，对监测数据实现远程访问；传感器采用暂态地电压（TEV）和超声波（AA）二合一传感器，非侵入式安装于开关柜柜子内壁。

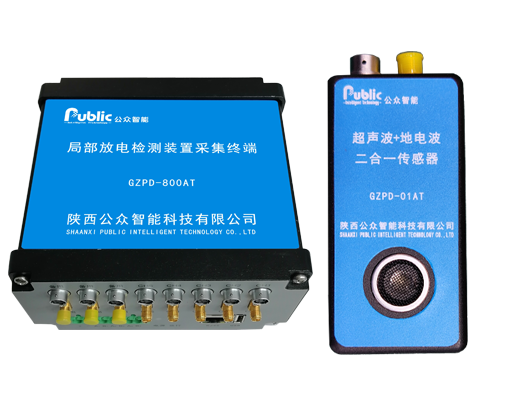

GZPD-800AT型开关柜局部放电在线监测装置通过安装于开关柜内壁的超声波+地电波二合一传感器获取局部放电信号，采集终端可通过R45/RS485接口将数据上传至数据管理传输单元，进一步采用无线通讯方式将数据上传至云服务器，实现对开关柜绝缘状态的远程监测。
