一、概述

  电缆是电力系统的重要组成部分，随着输电线路的发展，电力电缆由于其特有的技术优越性得到了越来越广泛地应用。电缆在运行过程中，会由于内部的杂质、半导体凸起、电压作用下空间电荷的积累等因素造成的局部电场应力集中，产生局部放电及发热现象，使电缆的运行受到影响。因此，通过在线监测电缆的局部放电及温度，可以有效地判断电缆绝缘的老化情况，这对于电力电缆线路长期稳定运行具有重要意义。

二、电缆中间接头局放及温度在线监测系统（暂态地电压、声音及温度监测）

1 系统技术原理综述

  通过安装电缆中间接头局放监测装置传感器来耦合电缆接头的局部放电及温度信号，耦合到的数据通过lora无线方式传送至电缆接头在线局放监测装置采集器，采集器再将数据通过4G专网和VPN加密安全通道传送至物管平台。物管平台实现设备接入管理和数据转发功能。系统结构图如下图所示。

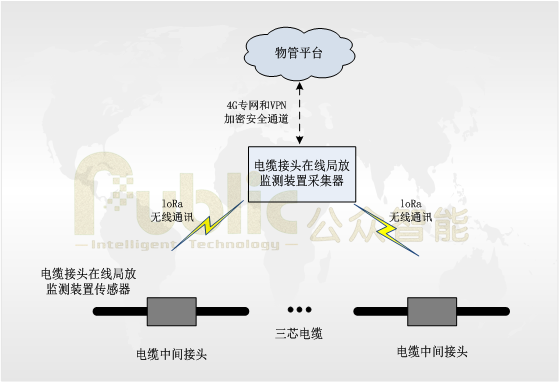

系统结构图

2 系统功能及优势

Ø 配网电缆接头局放及温度在线监测系统，能监测各个接头局部放电、声音、温度，必要时给出报警，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。

Ø 系统采用模拟滤波、脉冲分组、周期脉冲剔除、设置动态阈值、开相位窗口等综合抗干扰措施，使测试数据真实可靠。

Ø 系统具备与其他平台对接功能。

Ø 采用电缆中间接头局放监测装置传感器可广泛的应用在无接地线引出的电缆接头上，安装方便。

Ø 电缆接头在线局放监测装置采集器和传感器均采用电池供电，解决现场取电困难、布线繁琐等问题。
