随着电网建设不断加快，电力电缆在城市输电网络中的应用日益广泛。然而，电力电缆也是绝缘故障率最高的设备之一，一旦发生故障，可能引发线路短路、单相接地等重大事故。由于电缆通常敷设于电缆沟或隧道等复杂环境中，故障信息获取困难、定位耗时较长，给运维检修带来巨大挑战。
针对这一行业痛点，陕西公众智能科技有限公司自主研发了高压电缆故障预警与精确定位在线监测系统，实现对电缆运行状态的实时监测、异常预警及故障精准定位，大幅缩短故障排查时间，提升供电系统可靠性。
一、核心技术原理：行波定位 + 北斗授时
行波定位原理
当高压电力线路发生故障时，故障点会产生幅值巨大的非稳态行波信号，以接近光速的速度（约1.7×10⁸米/秒）向线路两端传播。系统采用双端行波定位法，只需捕捉行波第一个波头到达线路两端监测装置的时刻，即可精确计算故障点位置。相比单端定位法，双端法无需考虑行波的反射与折射，行波幅值大、易于辨识，定位更加精准可靠。
北斗高精度同步授时
系统内置北斗授时模块，为分布在线路两端（或各分支点）的监测装置提供纳秒级的时间同步信号。北斗系统具备自主可控、抗干扰能力强、覆盖范围广等优势，确保全球范围内任何工况下都能获得稳定、准确的时间同步，从而保证双端行波定位的准确性。
二、系统功能与核心优势
主要功能
-
故障临近预警：对缺陷电缆接头、本体的潜在故障位置提前预警，防患于未然。
-
故障精确定位：电缆故障发生后，快速定位故障点，辅助检修人员第一时间到达现场排除故障，恢复供电。
突出优势
- 不改动电缆结构：所有传感器均采用钳式、穿心、卡扣式安装，无需对原有电缆进行任何改造。
- 超高采样率：系统采样率达200MHz，可采集0.1MHz～60MHz范围内的故障信号，定位分辨率极高。
- 北斗同步时钟：保证双端数据时间戳精确一致，定位误差大幅降低。
- 行波+电流同步采集：全频段覆盖常见故障类型信号，故障识别更全面。
三、系统组成详解

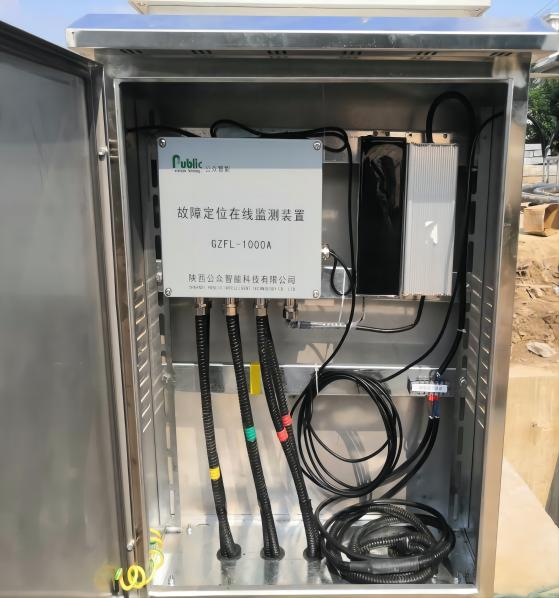

1. 故障定位在线监测装置
安装在电缆终端接头处，通过授时模块同步时钟，不间断监测故障信号，并通过4G通信将数据上传至云服务器。防护等级达IP68，适应各种恶劣户外环境。供电方式灵活：支持AC220V、DC9~72V直流、CT取电、太阳能等多种模式。

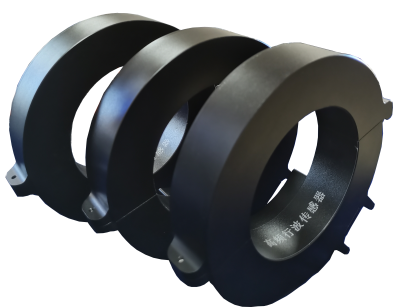

2. 行波传感器
基于电磁感应原理，实时感应0.1MHz～60MHz行波信号，采用钳式开合式结构，铝合金外壳，氧化绝缘处理，IP68防护。检测灵敏度高达1mA，测量范围1A～1.5kA，输出接口为TNC。

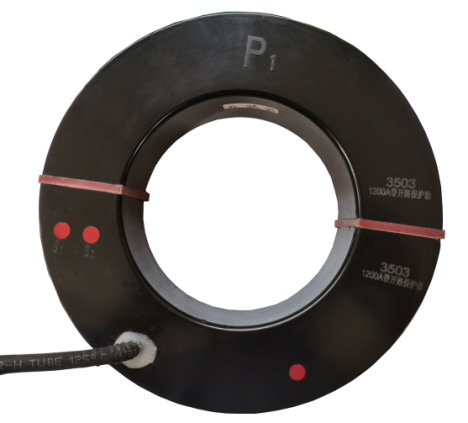

3. 故障电流传感器
基于罗氏线圈原理，记录故障时电缆本体的电流变化趋势及波形数据，辅助判断故障性质及来源。检测范围0～10000A，带宽1Hz～50kHz，线性度±0.2%，防护等级IP68，采用卡扣式安装，便捷高效。
4. 取电模块
在现场无法提供外部电源时，取电CT从电缆一次侧感应取电，输出DC12V，额定功率10W，支持过流保护、短路保护（自恢复），工作温度-40℃～80℃，同样具备IP68防护等级。

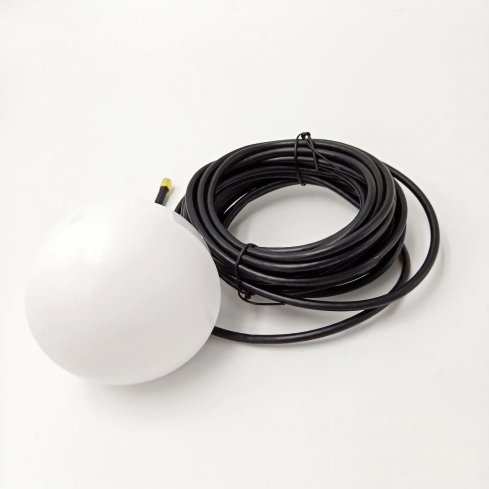

5. 北斗授时模块
装置内置北斗授时模块，确保全球范围内获得稳定、精准的时间同步信号。北斗系统自主可控，满足电力关键基础设施对信息安全与战略独立性的要求；纳秒级授时精度，保障双端定位准确性；强抗干扰设计，适用于复杂电磁环境；全球覆盖，国内外部署无缝衔接。
四、智能软件平台：数据可视化与深度分析
系统配套专业的软件，包含以下核心模块：
-
系统监测界面：以线路图、实时报警表、设备状态图、报警流程图等多种方式直观展示电缆运行状况。
-
历史数据界面：按电缆名称、时间段灵活查询历史故障波形及定位信息。
-
高级分析界面：支持按接头名称或设备ID查询，展示故障点位图、脉冲波形图、电缆模拟图、电流波形图，便于运维人员深度诊断。
-
系统日志界面：记录监测装置的连接、报警、参数配置、断开等状态，全程可追溯。
软件采用B/S架构，支持Web端访问，无需安装客户端，运维人员可随时随地登录查看。
五、现场安装与适应性
系统所有传感器及装置均采用钳式、卡扣式、穿心式安装方式，不改动原有电缆结构，施工简便，可快速部署。防护等级IP68，适应电缆沟、隧道、户外杆塔等各种恶劣环境。支持多种供电方式，满足无源现场的取电需求。
六、应用价值与展望
高压电缆故障预警与精确定位系统，通过行波定位与北斗授时的深度融合，为电力电缆提供了一套全天候、高精度、低维护成本的在线监测解决方案。它不仅能帮助运维人员在故障发生后快速找到故障点，缩短停电时间，更能对电缆绝缘劣化过程进行预警，实现从“被动抢修”到“主动预防”的转变。
随着智能电网和能源互联网的发展，电缆线路的状态监测与故障定位将成为配电自动化的重要环节。陕西公众智能科技有限公司将持续创新，为电力系统的安全稳定运行贡献更多先进技术与产品。
如果您对高压电缆故障预警与精确定位系统感兴趣，欢迎联系我们获取详细技术资料及定制化方案。
