1.系统原理

1.1 特高频法局部放电监测

发生局部放电时电力设备内场强分布不均匀，造成正负电荷不断堆积而后又中和，期间伴随发出纳秒级别的电流脉冲，根据麦克斯韦方程，短而快的变化电流会产生电磁波，局部放电的电磁波频率在300MHz到3GHz间属于特高频范围。特高频法局部放电监测是通过特高频传感器采集电磁波信号，经过一定的信号处理得到局部放电的特征量。

在发生局部放电时，产生的特高频电磁波分量会从各部分入射GIS内部，并开展各种形式的同轴壁面间跳跃和反射。特高频电磁波在GIS内部传导，其中包含横电波、横磁波和横电磁波三种波。横向电磁波在GIS中传播没有截止频率，但易衰减，在高于100MHz的频率后，信号衰减特别快，横电波和横磁波有下限截止频率。电磁波截止频率与GIS的尺寸呈负相关性，GIS截面面积越大，下限截止频率越低，横向电波和横向磁波信号只要高于下限截止频率基本上能无损的在GIS中传播。

1.2 GIS局放在线监测系统原理

GIS内部有重大缺陷存在的情况下，随着运行时间的推移，缺陷引起绝缘老化，最终导致事故的发生。其绝缘老化过程中，大部分伴随着局部放电，而局部放电往往伴随噪声、光、气体、电磁波等现象。

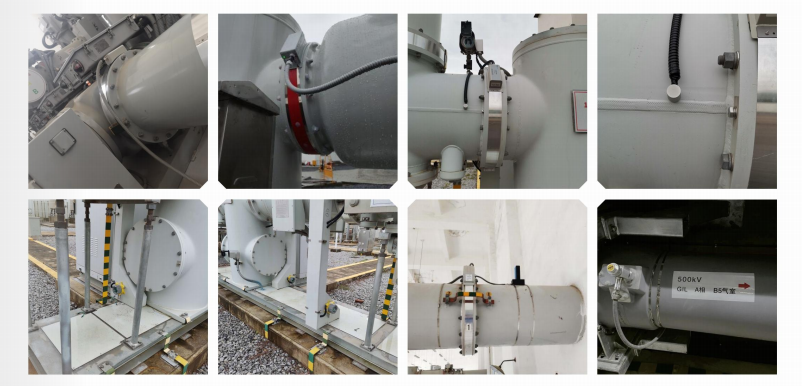

GIS局部放电在线监测系统实时监测GIS高压电气设备的绝缘状态，通过外置安装于GIS盆式绝缘子上的特高频传感器耦合GIS筒体内部的局部放电信号。

系统运用了硬件滤波、周期性剔除、脉冲归类、综合对比分析等算法，显著的提高了局放检测的灵敏度及有效性。系统采用AC220V电源进行供电，现场布线简单，安装方便，便于施工、调试及后期维护。
